Schraubenpropeller im Eigenbau

#1 von Markgraf , 05.10.2015 11:48

Nach den vorhandenen Werkstattzeichnungen und Originalfotos habe ich verschiedene Schrauben gefertigt .

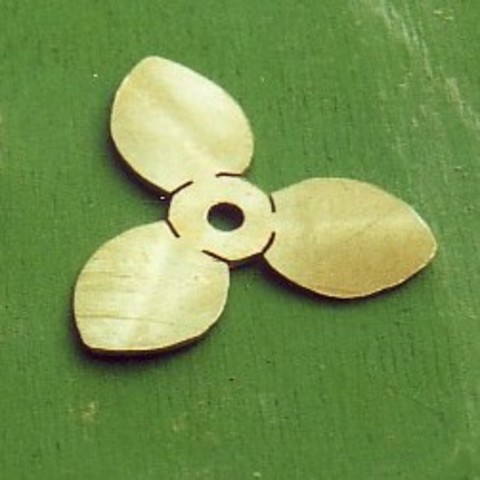

Dazu wurden Zeichnungen angefertigt , die als Papierkopie auf Messingblech aufgeklebt und dann ausgesägt wurden .





Markgraf
Fregatten Kapitän zur See
Beiträge: 1.355
Punkte: 1.355
Registriert am: 03.10.2015


RE: Schraubenpropeller im Eigenbau

#2 von Fuzzy , 05.10.2015 11:52

Sauber




Erst bekieken wi iremol,dunn ledding wi gar nix,dunn warden wi al ofkieken


Fuzzy
Administrator
Beiträge: 610
Punkte: 649
Registriert am: 02.10.2015


RE: Schraubenpropeller im Eigenbau

#3 von Markgraf , 05.10.2015 12:21

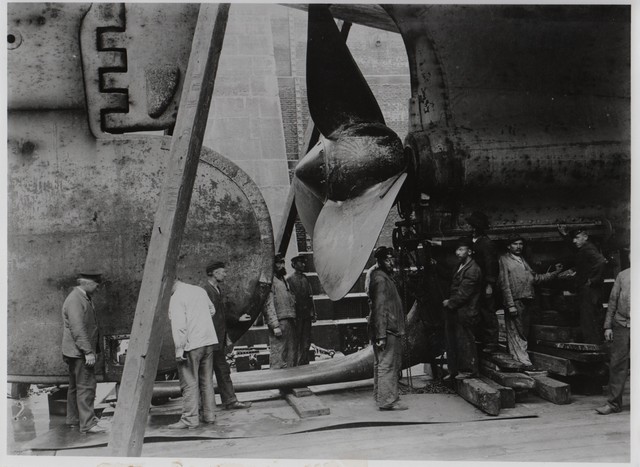

So sahen die Originalschrauben an alten Linienschiffen der Kaiserlichen aus , hier SMS Pommern :

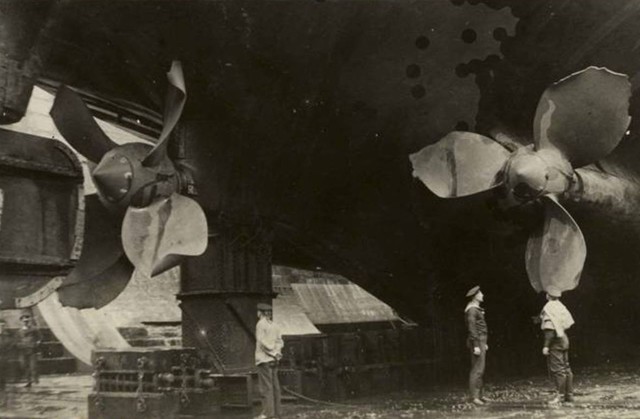

SMS Kaiser Wilhelm II im Dock :

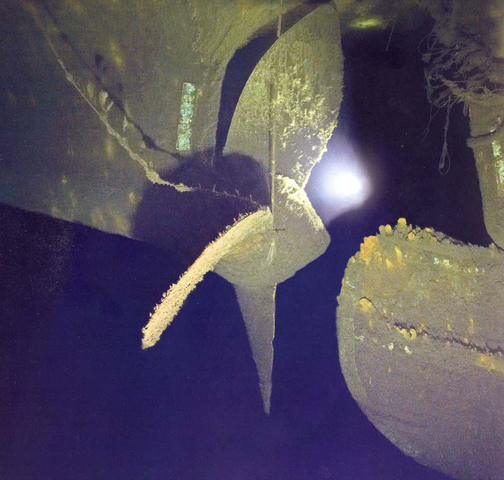

SMS Elsass im Dock mit beschädigten Schrauben :



Markgraf
Fregatten Kapitän zur See
Beiträge: 1.355
Punkte: 1.355
Registriert am: 03.10.2015


RE: Schraubenpropeller im Eigenbau

#4 von Markgraf , 05.10.2015 12:29

Für die Anfertigung der dicken Nabe fand ich diese Lösung , aus 8 mm Mutter und Gewindestück :





Nur ein kurzes Gewindestück mit inennerem 4 mm Gewinde bildet die Nabe :





Markgraf
Fregatten Kapitän zur See
Beiträge: 1.355
Punkte: 1.355
Registriert am: 03.10.2015


RE: Schraubenpropeller im Eigenbau

#5 von Markgraf , 05.10.2015 15:07

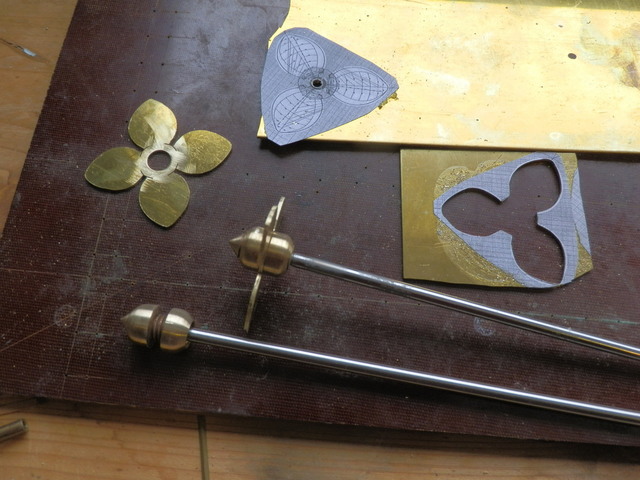

Die Schraubenblätter sind mit der Nabenform verbunden :

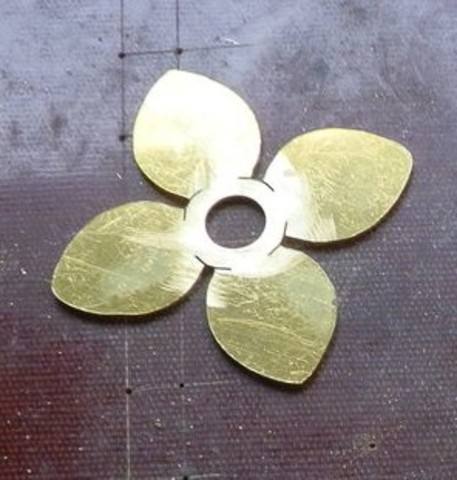

Jetzt wird die ausgesägte Blattform zwische die Nabenhälften fest verschraubt :



Markgraf
Fregatten Kapitän zur See
Beiträge: 1.355
Punkte: 1.355
Registriert am: 03.10.2015


RE: Schraubenpropeller im Eigenbau

#6 von Markgraf , 05.10.2015 15:16

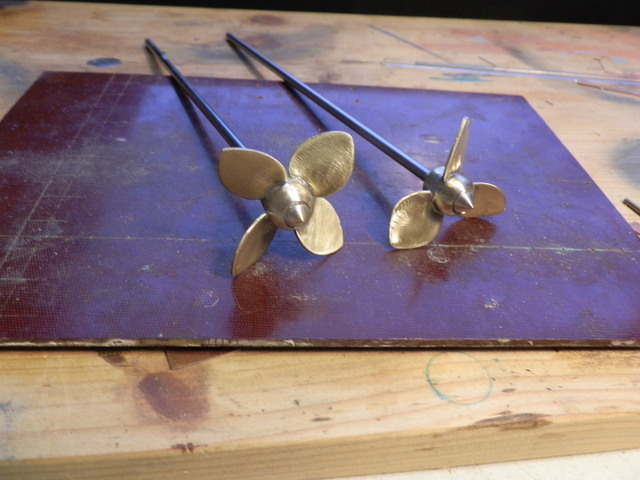

Jetzt werden die Blätter mit einer Steigung nach Zeichnung versehen :

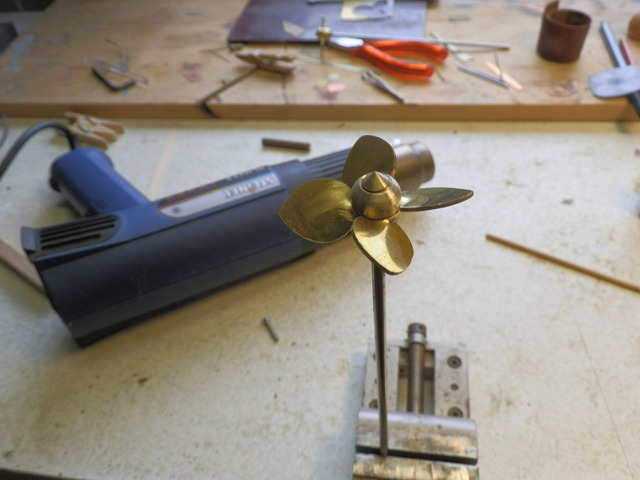

Danach kann weich gelötet werden , wozu ich einen Heissföhn nutze :



Jetzt kann die Schraube geschliffen und polliert werden .

Gruss Jürgen



Markgraf
Fregatten Kapitän zur See
Beiträge: 1.355
Punkte: 1.355
Registriert am: 03.10.2015


RE: Schraubenpropeller im Eigenbau

#7 von Markgraf , 07.10.2015 10:46

Die Eigenbau Schrauben an Modellen :





SMS Deutschland fährt mit den selbst gefertigten Schrauben sehr gut im Modellsee :





Markgraf
Fregatten Kapitän zur See
Beiträge: 1.355
Punkte: 1.355
Registriert am: 03.10.2015


RE: Schraubenpropeller im Eigenbau

#8 von Fuzzy , 07.10.2015 13:01

Du fährst auch gern schnell.......




Erst bekieken wi iremol,dunn ledding wi gar nix,dunn warden wi al ofkieken


Fuzzy
Administrator
Beiträge: 610
Punkte: 649
Registriert am: 02.10.2015
